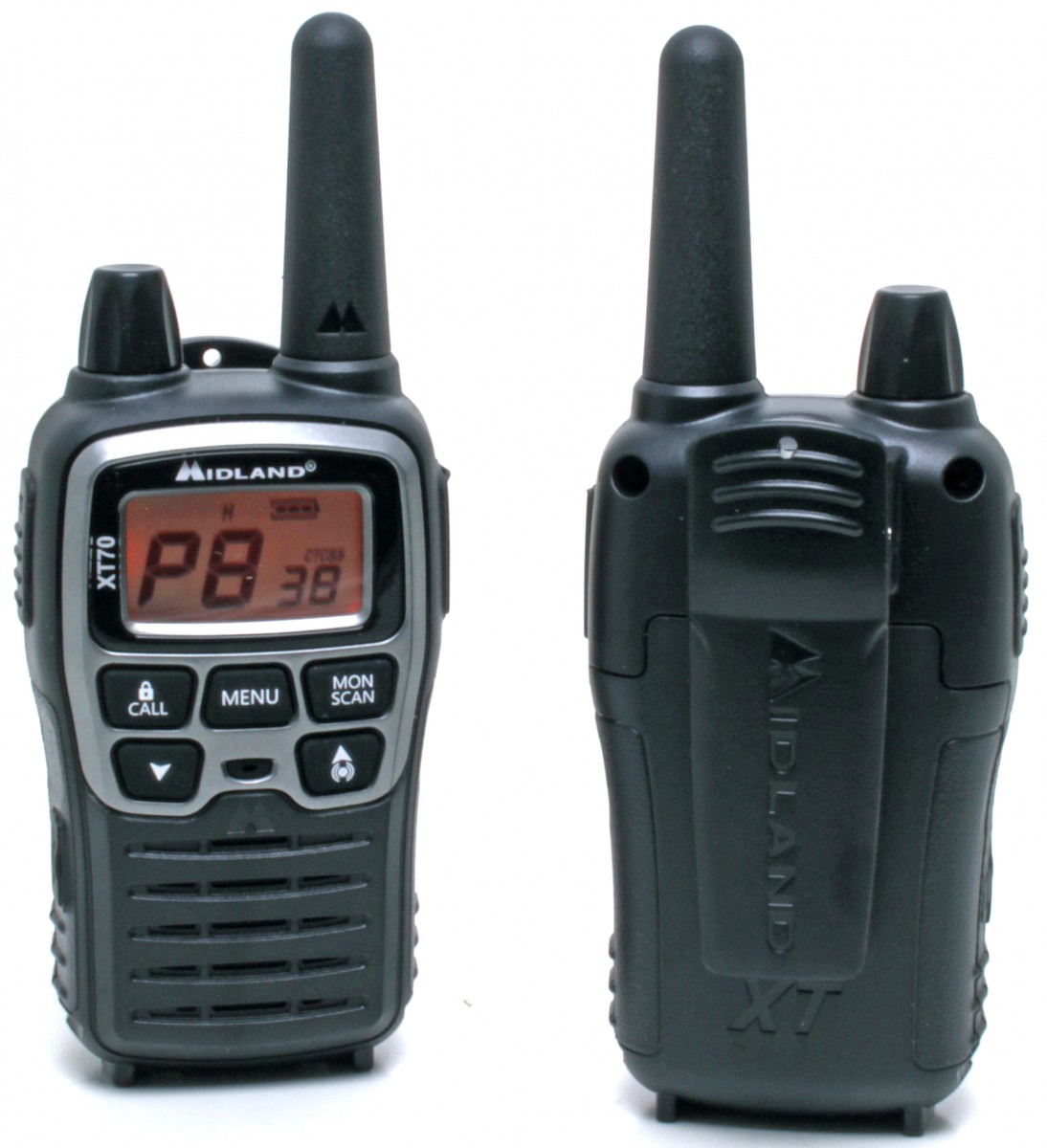

Midland XT70

ea7kkk
Midland XT70

Recientemente he optado por renovar el walkie PMR Motorola T4502, buscando algo un poco mas moderno y que no fuese demasiado aparatoso.

Aproveché en Amazon y me decanté por adquirirlo de ocasión, con el embalaje algo roto pero con los walkies y sus accesorios totalmente nuevos, con ello pagué la mitad de lo que cuestan nuevos.

Son muy prácticos, un juguete con una gran pantalla que aunque no tienen certificaciín IP contra agua y polvo dispone de:

  • 8 Canales PMR analógicos (los 8 canales de toda la vida, 500mw) de 446.00625 a 446.09375 MHz
  • 16 Canales PMR analógicos (“Preprogramados con CTCSS dentro del rango de frecuencias de los 8 canales convencionales“)
  • 69 Canales LPD (canales analógicos, muy baja potencia 10mw) de 433.075 a 434.775 MHz con soporte CTCSS y DCS
  • 38 tonos CTCSS + 83 códigos DCS
  • Hasta 12Km de alcance en linea recta sin obstáculos en PMR446, supuestamente en modo de potencia H (High), influye la carga de las baterias.
  • Función de llamada con 5 melodias
  • Función VOX con 9 niveles
  • Función de escaneo
  • Dos modos de potencia en PMR (Low “Bajo” 10mW y High “Alto” 500mW)
  • Función fuera de rango
  • Función baby sitter
  • Puerto USB para recarga rápida de 4 horas
  • Jack Midland
  • Pack de baterías PB-X7 Ni-MH sustituible por Pilas o baterias AA Ni-MH
  • Base de carga para los dos walkies
  • Monoauricular con microfono y PTT, todo en el mismo cable.

INVESTIGANDO UN POCO

NOTA: Me gusta el cacharreo y tengo la fea costumbre de no leerme los manuales. El PDF de la web de Midland incluye el manual completo. Los documentos que traía mi pedido en la caja no traía dicho manual, el fallo es mío por no buscar información previa a su compra, aunque estoy satisfecho con los equipos. Me lo he pasado bien trasteándolos un poco.

Desde el momento que adquirí este modelo, no paraba de rondar en mi cabeza el motivo por el que tenía 8 canales analógicos + 16 también analógicos. No hay espacio para 24 canales con los 12.5 Khz de ancho de banda, algo no cuadraba. Usando un analizador de espectro pude comprobar que la programación de fábrica en este modelo, es algo peculiar.

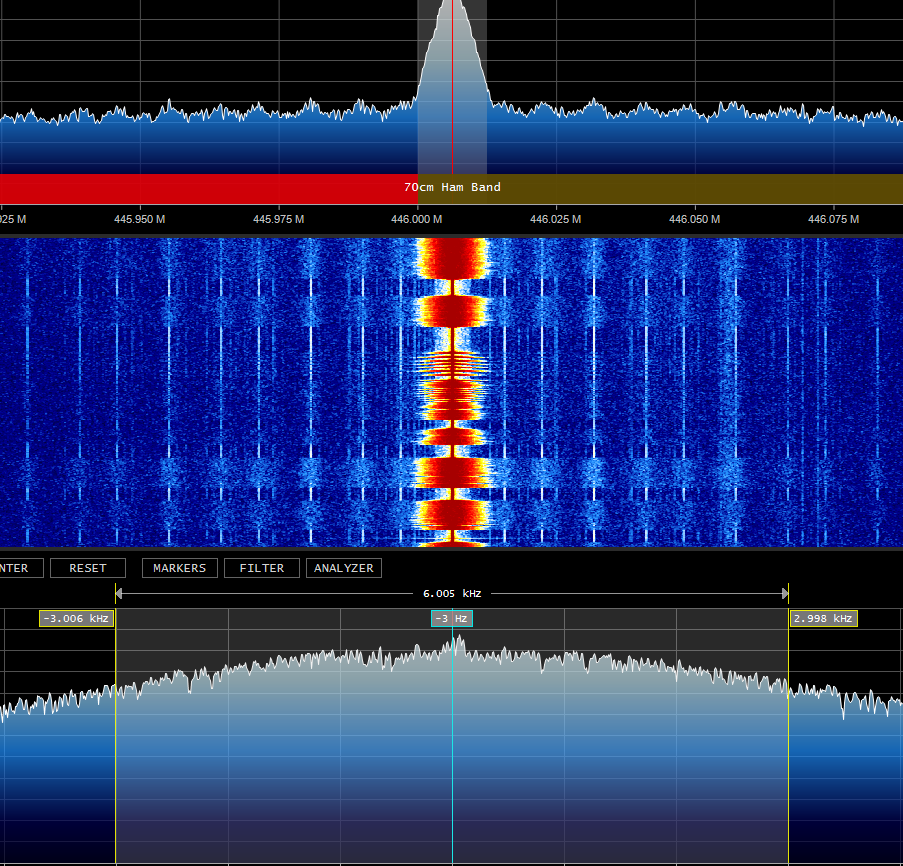

Midland XT70 – Canal P1

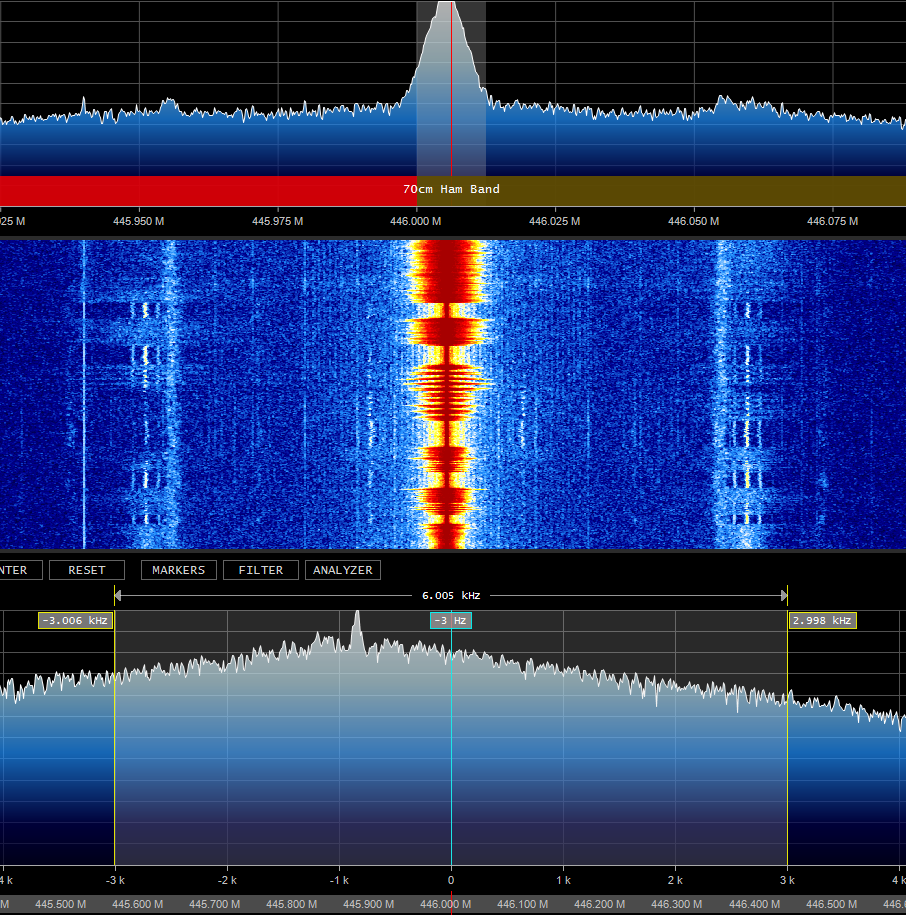

Motorola T4502 – Canal 1

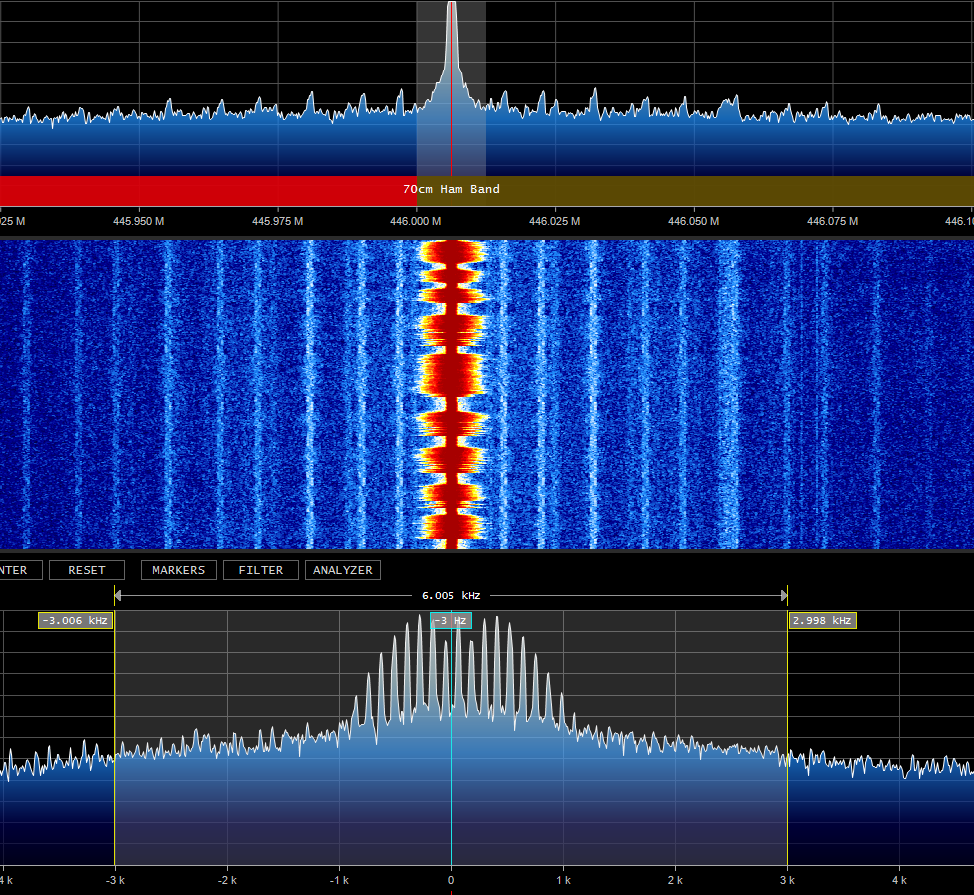

Midland XT70 – Canal 9P

El Motorola T4502 en el canal 1 ocupa todo el ancho de banda asignado, aunque se aprecia un leve desplazamiento de la transmisión, frente al Midland XT70, ocurre lo mismo en los 8 canales del Motorola (supongo que se debe a su electrónica, que no está igual de bien calibrado que los modelos mas actuales o que con el tiempo pueda variar).

El menú de canales está organizado por
canales P1, P2, P3, P4, P5, P6, P7 y P8 PMR446
canales 9P, 10P, 11P, 12P, 13P, 14P, 15P y 16P PMR446
canales del 1 al 69 LPD433
Baby Sitter S1, S2, S3, S4, S5, S6, S7, S8 y S9 PMR446

Lista de canales que tiene el XT70 en su menú

Lo llamativo es que el canal 9P usa la misma frecuencia que el canal P1, pero su portadora es algo mas ancha en el 9P que en el P1. El ancho de banda es el mismo, aunque se aprecia en el analizador de espectro de la parte inferior de la imagen que transmite de una forma diferente.

Las pruebas tras este test son las siguientes. Sin tener activados los subtonos o subcanales, usando las mismas frencuencias, no se si debido a ese leve desplazamiento que tiene el motorola, ocurre lo siguiente:

Los canales del Midland XT70 del P1 al P8 se reciben en el Motorola T4502 en sus respectivos canales del 1 al 8. Al reves ocurre lo mismo. Sin embargo, si me voy al canal P9 del Midland XT70 y transmito, el canal 1 del Motorola se escucha, pero cuando el motorola transmite, el canal P9 no salta el Squelch.

Dado que no tengo mas modelos en los que hacer mas pruebas para descartar que el fallo sea del Motorola T4502, puede que esta incompatibilidad usando las mismas frecuencias sea porque se mejorase la eficiencia en los modelos mas nuevos, y puede que en la recepción sea mucho mas selectivo el Midland, pero no se, hay algo que sigue sin cuadrarme.

Haciendo mas pruebas me doy cuenta que en los canales del 9P al 24P no me deja usar subtonos, que raro, cuando en las frecuencias LPD si me deja… Esto me empieza a oler a chamusquina.

Me da por comprobar como es la forma de la onda en el analizador de espectro y encuentro que la señal del Canal 9P es muy similar a la del canal P1 con CTCSS activado.

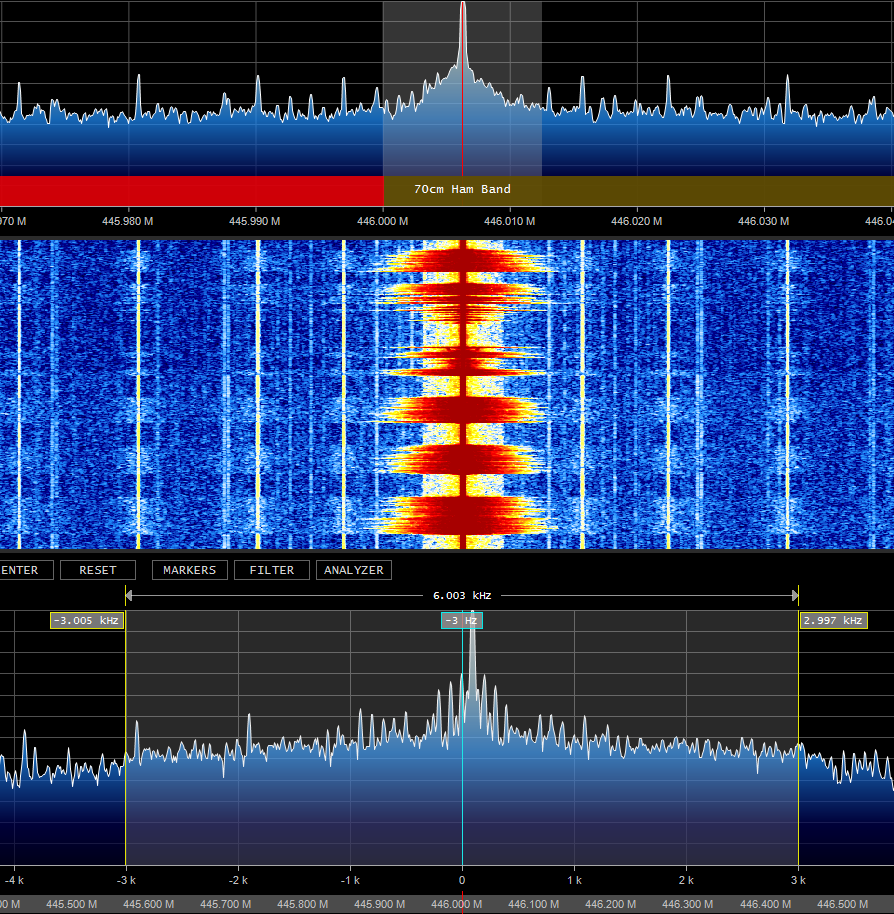

Transmisión Midland XT70 – Canal P1 – Sin Subtono

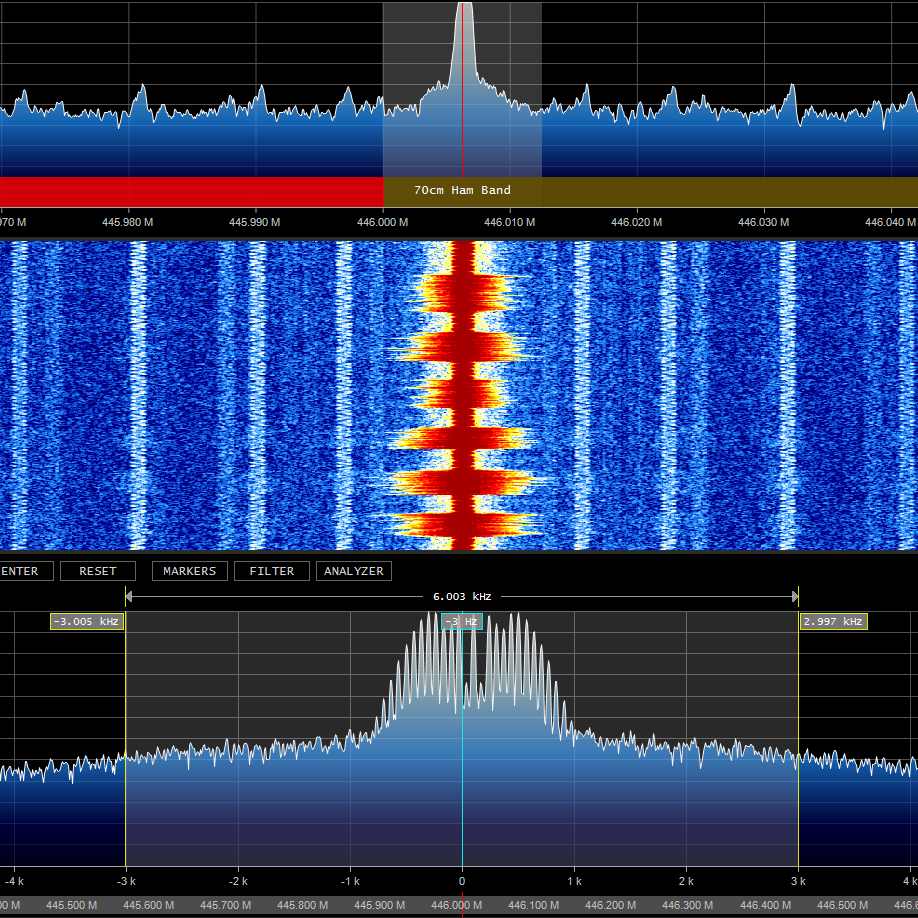

Transmisión Midland XT70 – Canal P1 – Subtono 1 en CTCSS

Transmisión Midland XT70 – Canal P9

Puse al Motorola a escanear entre sus 8 canales y fuí descubriendo que los canales del Midland se repetian, en el canal 1 recibia la señal del canal P1, 9P y 17P… ¿Que pasaba aquí? Hasta que hice la prueba de fuego y me di cuenta de lo siguiente. El canal 9P transmite en la misma frecuencia del canal 1 pero con un subtono, concretamente el subtono 16 y me puse a hacer pruebas entre los dos walkies, hasta que llegué a la siguiente conclusión. Los canales del 9P al 16P están preprogramados con el subtono 16 CTCSS. Los canales del 17P al 24P están preprogramados con el subtono 31 CTCSS, estos últimos salteados como podeis observar en la tabla.
ORDEN SEGÚN FREC. CANAL EN EL XT70 SUBTONO 16 CTCSS 114.8 Hz SUBTONO 31 CTCSS 192.8 Hz FRECUENCIA ANCHO DE BANDA
CANAL 1 P1 9P 17P 446.00625 12.5 khz
CANAL 2 P2 10P 21P 446.018.75 12.5 khz
CANAL 3 P3 11P 18P 446.031.25 12.5 khz
CANAL 4 P4 12P 22P 446.043.75 12.5 khz
CANAL 5 P5 13P 19P 446.056.25 12.5 khz
CANAL 6 P6 14P 23P 446.068.75 12.5 khz
CANAL 7 P7 15P 20P 446.081.25 12.5 khz
CANAL 8 P8 16P 24P 446.093.75 12.5 khz
CANAL 9 😦 😦 😦 446.106.25 12.5 khz
CANAL 10 😦 😦 😦 446.118.75 12.5 khz
CANAL 11 😦 😦 😦 446.131.25 12.5 khz
CANAL 12 😦 😦 😦 446.143.75 12.5 khz
CANAL 13 😦 😦 😦 446.156.25 12.5 khz
CANAL 14 😦 😦 😦 446.168.75 12.5 khz
CANAL 15 😦 😦 😦 446.181.25 12.5 khz
CANAL 16 😦 😦 😦 446.193.75 12.5 khz

Tabla de frecuencias PMR XT70

Quizás me dejé llevar por el diseño y porque al leer 16 canales preprogramados esperaba que esos 16 canales abarcasen 8 canales más de los habituales, y tener un walkie algo mas completo sin meterme en uno digital que están por las nubes, y como sabía que cambiaron la normativa del BOE, supuse que siendo el último modelo de los XT pues estarían mas actualizados, mi gozo en un pozo. Lo mas probable que el diseño de este modelo sea anterior a la normativa, o les supone un rediseño que dejarán para futuros modelos. Luego pensé que los 8 canales nuevos que aparecen en el BOE solo eran para walkies digitales, pero no, ambos sistemas pueden coexistir usando las frecuencias que indico en la tabla pero en el sistema digital varían los anchos de banda de la emisión siendo estos mas pequeños.

SUBTONOS / SUBCANALES

Resuelto el misterio, ahondemos un poco ya metidos en faena. A continuación os dejo 3 capturas relativamente proporcionales entre ellas. Muestro las portadoras, no el ancho de banda de los 12.5 KHz. ya que en ningún momento he hablado mientras hacia estas capturas, y os dejo 3 enlaces para que escucheis como suenan las portadoras con y sin subcanales, para escucharlas las he cambiado al modo CW (modo usado para codigo morse) y he seleccionado el ancho de banda de la portadora.

  • La emisión sin subtono suele tener una portadora muy limpia. Pitido constante pero limpio.
  • La emisión con subtono analógico CTCSS hace que la portadora y el subtono estén juntos, tened en cuenta que cuando se amplia el ancho de banda a los 12.5 KHz, la portadora no la podemos escuchar, pero si lo hará el dispositivo que está en recepción.
  • La emisión con subtono DCS se parece a la CTCSS pero con la diferencia visual en la que esas lineas escalonadas están enviado el código ya que usa transmisión de datos como si fuese un modem.

Emisión sin subtono

SONIDO MODO CW

Emisión con subtono analógico CTCSS

SONIDO MODO CW

Emisión con subtono digital DCS

SONIDO MODO CW

Lo único que me desconcierta de las tres transmisiones de prueba es el sonido final, ya que el roger beep está desactivado, pero es como si informase de un cese de transmisión.

En el menú del XT70 aparecen los subtonos como “ct” o “dc”.

(ct) CTCSS: Continuous Tone Coded Squelch System. 38 subtonos a elegir. Sistema ANALÓGICO. Se emiten junto a la portadora.

Subtono CTCSS Frecuencia Subtono CTCSS Frecuencia
01 67,0 Hz 20 131,8 Hz
02 71,9 Hz 21 136,5 Hz
03 74,4 Hz 22 141,3 Hz
04 77,0 Hz 23 146,2 Hz
05 79,7 Hz 24 151,4 Hz
06 82,5 Hz 25 156,7 Hz
07 85,4 Hz 26 162,2 Hz
08 88,5 Hz 27 167,9 Hz
09 91,5 Hz 28 173,8 Hz
10 94,8 Hz 29 179,9 Hz
11 97,4 Hz 30 186,2 Hz
12 100,0 Hz 31 192,8 Hz
13 103,5 Hz 32 203,5 Hz
14 107,2 Hz 33 210,7 Hz
15 110,9 Hz 34 218,1 Hz
16 114,8 Hz 35 225,7 Hz
17 118,8 Hz 36 233,6 Hz
18 123,0 Hz 37 241,8 Hz
19 127,3 Hz 38 250,3 Hz

Tabla de subtonos CTCSS Analógicos.

(dc) DCS: Digital Code Squelch. 104 subtonos. Sistema DIGITAL. Se transmiten datos en formato digital a la señal a una velocidad muy lenta junto a la portadora.
DCS Código DCS Código DCS Código DCS Código
1 023 27 152 53 311 79 466
2 025 28 155 54 315 80 503
3 026 29 156 55 325 81 506
4 031 30 162 56 331 82 516
5 032 31 165 57 332 83 523
6 036 32 172 58 343 84 526
7 043 33 174 59 346 85 532
8 047 34 205 60 351 86 546
9 051 35 212 61 356 87 565
10 053 36 223 62 364 88 606
11 054 37 225 63 365 89 612
12 065 38 226 64 371 90 624
13 071 39 243 65 411 91 627
14 072 40 244 66 421 92 631
15 073 41 245 67 413 93 632
16 074 42 246 68 423 94 654
17 114 43 251 69 431 95 662
18 115 44 252 70 432 96 664
19 116 45 255 71 445 97 703
20 122 46 261 72 446 98 712
21 125 47 263 73 452 99 723
22 131 48 265 74 454 100 731
23 132 49 266 75 455 101 732
24 134 50 271 76 462 102 734
25 143 51 274 77 464 103 743
26 145 52 306 78 465 104 754

Tabla de códigos DCS

Que no os confunda, la transmisión de la voz sigue siendo analógica, si ponemos el subtono digital lo que nos garantiza es que una interferencia no active por error el Squelch, que si podría ocurrir con el subtono analógico. Ambos son incompatibles entre si, son tecnologías diferentes.

CANALES LPD

Luego tenemos los canales LPD con la función TOT.

La función TOT (Time-Out-Timer) no es otra cosa que un temporizador de transmisión, en estos canales no podemos transmitir todo el tiempo que queramos, por lo que están configurados para que solo podamos tener una conversación de menos de un minuto entre walkies. En el XT70 cuando llevamos 50 segundos hablando nos avisa con un pitido que nos quedan 10 segundos para terminar la conversación, o de lo contrario la comunicación se corta, teniendo que soltar el PTT para volver a empezar.

Estos canales usan el espectro radioelectrico de la banda de radioaficionados de los 70cm, pero la licencia para usar dichos canales de forma libre exige que el dispositivo no pueda transmitir a mas de 10mW. A destacar que estos canales soportan subtonos digitales y analógicos.

Los mandos para las aperturas de los garajes, de los coches y algunas alarmas suelen usar esta frecuencia.

Con esa potencia de transmisión sería muy complicado interferir en una transmisión de radioaficionados, transmitir en esas frecuencias con mas potencia implica tener la licencia de radioaficionado con todo lo que conlleva.

Por otra parte, con 10mW no se puede conseguir siquiera ni una media distancia entre los dos walkies cuando tengamos un par de obstaculos por medio. Lo bueno que le veo es que si quieres usarlo en una pequeña empresa sin que el radio de acción salga del recinto es posiblemente una de las mejores opciones, ya que hay muchos PMR446 que a baja potencia salen con mucha mas fuerza. El inconveniente es que es una banda con mucho ruído, por lo menos en mi zona.
CANAL FRECUENCIA CANAL FRECUENCIA CANAL FRECUENCIA
1 433.075 Mhz 24 433.650 Mhz 47 434.225 Mhz
2 433.100 Mhz 25 433.675 Mhz 48 434.250 Mhz
3 433.125 Mhz 26 433.700 Mhz 49 434.275 Mhz
4 433.150 Mhz 27 433.725 Mhz 50 434.300 Mhz
5 433.175 Mhz 28 433.750 Mhz 51 434.325 Mhz
6 433.200 Mhz 29 433.775 Mhz 52 434.350 Mhz
7 433.225 Mhz 30 433.800 Mhz 53 434.375 Mhz
8 433.250 Mhz 31 433.825 Mhz 54 434.400 Mhz
9 433.275 Mhz 32 433.850 Mhz 55 434.425 Mhz
10 433.300 Mhz 33 433.875 Mhz 56 434.450 Mhz
11 433.325 Mhz 34 433.900 Mhz 57 434.475 Mhz
12 433.350 Mhz 35 433.925 Mhz 58 434.500 Mhz
13 433.375 Mhz 36 433.950 Mhz 59 434.525 Mhz
14 433.400 Mhz 37 433.975 Mhz 60 434.550 Mhz
15 433.425 Mhz 38 434.000 Mhz 61 434.575 Mhz
16 433.450 Mhz 39 434.025 Mhz 62 434.600 Mhz
17 433.475 Mhz 40 434.050 Mhz 63 434.625 Mhz
18 433.500 Mhz 41 434.075 Mhz 64 434.650 Mhz
19 433.525 Mhz 42 434.100 Mhz 65 434.675 Mhz
20 433.550 Mhz 43 434.125 Mhz 66 434.700 Mhz
21 433.575 Mhz 44 434.150 Mhz 67 434.725 Mhz
22 433.600 Mhz 45 434.175 Mhz 68 434.750 Mhz
23 433.625 Mhz 46 434.200 Mhz 69 434.775 Mhz

Tabla de frecuencias LPD

FUNCIÓN DE ESCANEO

La función de escaneo no es configurable, y bajo mi punto de vista es algo molesto, ya que se toma su tiempo entre canal y canal, unos 4 canales por segundo, no está mal si fuese solo para los 8 canales principales del rango del PMR, pero el escaneo lo hace con los 8 principales, los 16 preconfigurados y los 69 LPD, por lo que tarda aproximadamente unos 28 segundos en recorrerlo todo.

Se puede cambiar el orden de escaneo presionando los botones frontales de las flechas.

Mientras se está escaneando, si alguien habla en el canal principal no lo oiremos hasta que el escaneo pase por el canal y lo pille emitiendo, es decir, no tiene dos sintonizadores, por lo que no puede hacer dos cosas a la vez, o escaneas o te quedas en un canal a la escucha.

FUNCIÓN DE RANGO

La función fuera de rango es algo que me ha llamado mucho la atención, es una pijada que suele fallar alguna que otra vez, pero a fín de cuentas lo que hace si está configurado en los dos modelos, es enviar un codigo que el otro recibe y este le responde de igual forma, es una manera de que los dos walkies entablen una comunicación entre ellos a modo de Ping / Pong.

En la pantalla sale un punto negro con unos parentesis a los laterales “((·))”, que cuando está fijo significa que los dos están dentro del rango de cobertura, que ambos están encedidos o parpadea cuando uno emite y el otro no responde.

Inconvenientes, bueno, si lo llevas con el volumen bajo y no te enteras, no hay un modo vibrador como otros modelos del mercado, vas a saber que está en cobertura pero no si el otro ha recibido la llamada, tendrias que insistir en la llamada.

Es recomendable usar subtonos si queremos fiarnos de esto, a ser posibles DCS, para evitar falsos positivos, y por otra parte tiene un inconveniente algo molesto, el squelch salta algunas veces al final de la transmisión del código haciendo un chasquido que puede resultar molesto. El código lo envía cada 30 segundos, por lo que la batería lo va a notar al cabo de un rato.

Cualquiera que emita en el canal con la misma configuración de subtonos, hace que el punto se quede fijo porque ha recibido una portadora que ha hecho que salte el squelch, tenga o no este sistema en su walkie, el contador de los 30 segundos se reinicia cuando quien recibe al emisor deja de emitir, así se evita que este sistema emita cuando alguien lo hace y así no se crean interferencias cuando hay un QSO.

Otra cuestión es que hay veces que si encemos los dos walkies a la vez, el temporizador arranca a la vez, no es aleatorio, haciendo que ambos emitan al mismo tiempo y se pisen entre ellos, pero al segundo intento siempre queda un leve desfase que hace que uno emita antes que el otro y vuelva a funcionar bien.

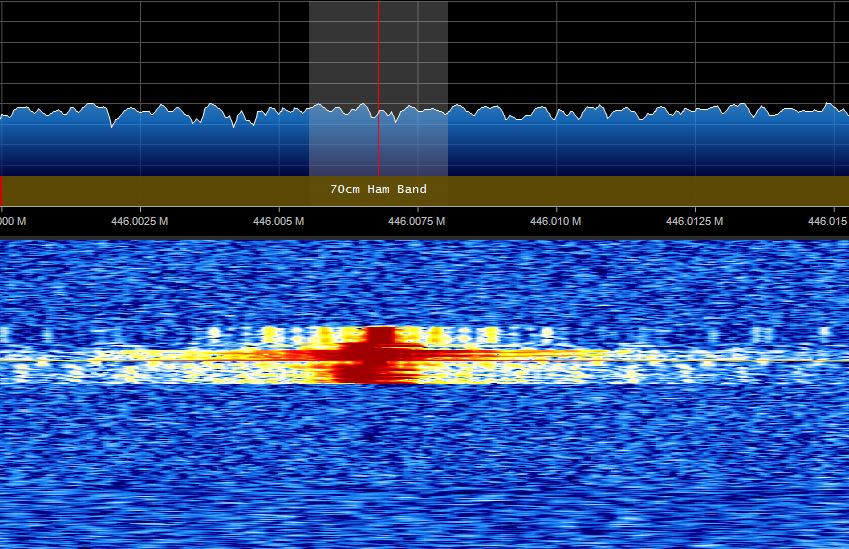

Modo cobertura sin subtonos

SONIDO MODO CW

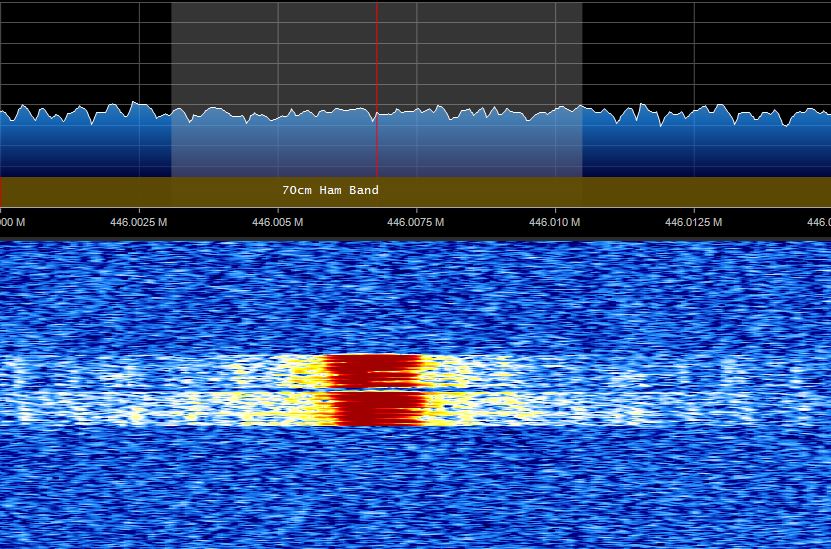

Modo cobertura con subtono CTCSS

SONIDO MODO CW

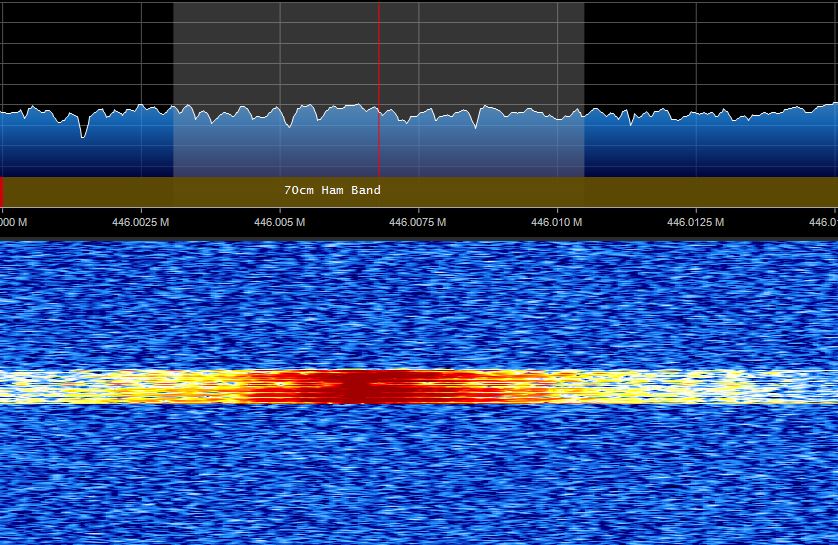

Modo cobertura con subtono DCS

SONIDO MODO CW

Como podeis observar la comunicación CTCSS al ser analógica es mas pausada y prolongada, se aprecia mucho mas cuando emite uno walkie y cuando el otro.

Una solución para usarlo sin tener activa la función en el menú y de paso ahorrar batería, es presionar el boton frontal de la flecha arriba que tiene el dibujo del icono de cobertura ((·)) durante 4 segundos. Esto hace que mande un código y que cualquier walkie XT70 o compatible con la función de rango, dentro del área de cobertura, responda con otro código que incluye la configuración del tono de llamada que su dueño ha configurado entre las 5 melodias.

A destacar de esto, que por aire viaja la configuración del tono, y no el audio con la melodía, por lo que se consigue no molestar a otros usuarios del mismo canal con distintos walkies que no tienen esta función, siempre que no sea una llamada.

FUNCIÓN VOX

El modo VOX hace que el equipo emita cuando recibe un sonido ambiente que supere un umbral determinado y tiene 9 niveles.

Miestras mas bajo es el número elegido mas sensible es a los ruidos.

FUNCIÓN BABY SITTER

El modo Baby Sitter es similar al modo VOX pero salta al mas mínimo ruido. Aunque tiene dos parámetros, uno es para ponerlo cerca de la cuna, que sería el modo (b) y en el otro walkie podemos poner el modo (p), ambos emiten y reciben con los canales número 51 al 59 (realmente el 5 hace alusión a la S de Sitter, por lo que sería S1, S2, S3, S4, S5, S6, S7, S8 y S9) del 51 al 58 usa los canales consecutivos del 1 al 8 de PMR con subtonos CTCSS a 156.7 Hz que sería el subtono 25 de la lista, excepto el S9/P9 que es el canal 8 PMR sin subtono. El modo b inhabilita el PTT, solo emite cuando hay sonido cerca y puede recibir, el modo p solo recibe y no se activa el microfono a no ser que presionemos el PTT. El modo Baby Sitter no funciona en ninguno de los 69 canales LPD.

Si queremos saber a que canal y subtono está trabajando el canal elegido del baby sitter solo tenemos que presionar durante 5 segundos los botones frontales arriba y abajo y nos aparecerá en pantalla.

RESETEO DE LA CONFIGURACIÓN

Si el walkie da problemas de configuración o simplemente queremos restaurar a valores de fábrica, solo tenemos que apagar el walkie, presionar el boton frontal de la flecha arriba y sin soltarlo encenderlo. En pantalla saldrán unos valores (desconozco que son) y acto seguida aparecerá en el canal 1 totalmente restaurado con la potencia de transmisión en modo H (High)

CONSIDERACIÓN PERSONAL AL USO DEL CANAL 7-7

Aclaración básica para quienes no controléis de tecnicismos:

  • En recepción el subtono silencia el ruido de fondo cuando nadie habla.
  • En transmisión el subtono es la llave que permite que el walkie receptor desactive el silencio.
  • Hay 2 versiones de subtonos “Analógico -> CTCSS” y “Digital -> DCS”
  • Hay walkies antiguos que no tienen subtonos, o tienen subtonos analógicos.
  • La iniciativa canal 7-7 (http://www.canal77pmr.com/) recomienda el uso del subtono analógico 85.4 (subtono 7) CTCSS que sería el modo CT 07 en nuestro walkie Midland XT70.

Si somos muy dados a salir al monte, y estáis al tanto del canal 7-7 hay algo que me tiene preocupado desde hace también un tiempo.

Este walkie no tiene preprogramado el canal 7-7, hay que configurarlo manualmente.

El canal 7 es el recomendado para usarlo de emergencias, y el subtono 7 el recomendado para que no salte el Squelch si alguien habla en ese canal pero usa un subtono diferente o habla sin subtonos. Esto creo que acarrea varios problemas. Una confusión a la hora de seleccionar incorrectamente el tipo de subtono/subcanal puede hacer que no seamos escuchados.

Recordemos que si estamos en el canal 7 sin subtonos, el Squelch saltará ante cualquier modulación que rebase el mínimo establecido en la configuración interna del terminal, tenga o no subtonos, ya sean DCS o CTCSS.

Mi recomendación, que cuando salgais al monte, pongais el walkie en el canal 7 sin subtonos. Si alguien pide ayuda, intentais hablar sin subtonos, si no responde, activamos el subtono CTCSS (que es el que se recomienda para emergencias) y probamos de nuevo a contactar, y si continúa sin escucharnos optamos por poner el subtono DCS. Ni que decir tiene que desactiveis el Squelch. Que la potencia de transmisión sea la máxima (500mW). Gastará mas batería al tener el altavoz funcionando pero si la señal es debil al menos podreis escuchar algo.

Otra cuestión es que se use para organizar un grupo de búsqueda, ahí lo mejor es ceñirse a las indicaciones del responsable de grupo.

No todas las personas controlan bien este tema, todos los que llevamos un walkie PMR actuamos de buena fe cuando llevamos puesto el 7-7 pero las tecnologías van avanzando y en este caso hay que tener este tipo de cosas en cuenta. Controlad la situación antes de que la situación os controle o como puede ocurrir, pase desapercibida.

Independientemente de ello, llamad al 112 y dejad constancia si veis que la vida de alguien puede estar en peligro.

Post Data: El Motorola TLKR T6 tiene 121 subtonos, 38 analógicos CTCSS y 83 Digitales DCS, ordenados primero por los analógicos y seguidos de los digitales. En este caso el walkie no lo indica, lo dice su manual y en la pantalla solo vemos los subtonos que van desde el 1 al 121. En Analógico es el subtono 7, pero en digital el subtono 7 es el 45.

Hace falta un consenso y a futuro como normativa europea sería conveniente que se estandarizara un canal de emergencias obligatorio, como existe en CB con el canal 9 o el 112 en los móviles, que vengan programados de fábrica, sobre todo ahora que también existen las transmisiones digitales en PMR, que al ser actualmente walkies mas caros no tienen tanta aceptación como los analógicos de toda la vida.
